SU-Vergaser Schwimmer einstellen

Aus MG-Wiki

zurück zu Technik


Die einzige Möglichkeit, das Benzinniveau in der Düse auf die richtige Höhe zu bringen, ist das korrekte Einstellen der Schwimmergabel bzw. des Schwimmers.

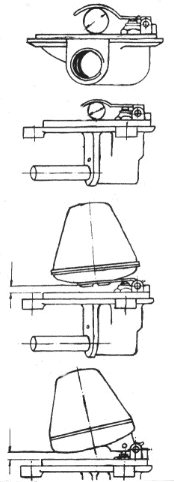

Floats.jpeg Für OM,HV,H und HD-Vergaser mit einem Schwimmmerkammerdurchmesser von 47,6 oder 57,2mm: Bei umgedrehtem Deckel muß der Abstand zwischen Schwimmergabel und Deckel 11mm betragen. Am besten mit 11mm Bohrer oder etwas ähnlichem testen. Bei Schwimmerkammern mit 76,2mm Durchmesser muß der Abstand 15-16mm betragen.


Für ganz frühe HS-Vergaser mit Messingschwimmer beträgt der richtige Abstand 8mm.



HS-Vergaser Schwimmerkammerdeckel mit der Nummer AUC1433: Hier soll der Abstand zwischen dem tiefsten Punkt der Blechlasche und dem Deckel zwischen 3,2 und 4,8 mm betragen. Die Schwimmer für dieser Deckel haben eine gerade Blechlasche!




HS-Vergaser Schwimmerkammerdeckel mit der Nummer AUD2277:

Bei Schwimmern mit gekröpfter Blechlasche sollte der Schwimmer gerade auf dem Nadelventil aufliegen und der Abstand zwischen dem tiefsten Punkt des Schwimmers und dem Deckel 3,2-4,8 mm betragen.

Bei Schwimmern ganz aus Kunststoff sollte der entsprechende Abstand zwischen 1,6 und 4,8mm betragen.

HIF Schwimmer.jpeg HIF-Vergaser: Halten Sie den Vergaser mit der Schwimmerkammer nach oben. Die nunmehr tieferliegende Nase des Schwimmers soll jetzt 1 mm +/- 0,5mm unterhalb der Schwimmerkammerdichtfläche liegen. Sollte dies nicht der Fall sein, korrigieren Sie die Schwimmerhöhe durch vorsichtiges Biegen der Messinglasche.
